Домашнее видеонаблюдение - беспроводная IP-камера D-Link DCS-932L

Наличие в моем домашнем NAS QNAP TS-459 Pro II сервера видеонаблюдений навело меня на мысль поизучать вопрос, каким образом можно самостоятельно организовать дома видеонаблюдение со всякими сервисами и удаленным доступом. Для решения этой задачи, разумеется, существуют всякие готовые решения, но они, во-первых, дороги, а во-вторых, плодят совершенно лишние сущности вроде специальных мониторов, устройств для записи данных с камеры и так далее. Кроме того, хотелось все-таки определенной гибкости при создании подобной системы, а куда уж гибче, когда я сам выбираю конкретные камеры и подбираю соответствующий софт?

Первым делом стал выбирать видеокамеры. Их список был слегка ограничен требованиями NAS, однако там поддерживаются практически все основные производители, так что выбирать было из чего.

В конце концов, по результатам изучения ситуации, остановился на модели D-Link DCS-932L, потому что в ней были все функции, которые мне требовались, а именно:

  • беспроводная передача данных с поддержкой протокола 802.11n;
  • возможность удаленного управления;
  • удобный доступ к камере через Интернет;
  • легкая и быстрая настройка;
  • качественное видео;
  • инфракрасная подсветка.

Однако чем перечислять возможности этой камеры, лучше показать, как это все действует на практике.

Итак, IP-камера D-Link DCS-932L.


Full frontal

Кое-какие технические характеристики:

Сетевые протоколы
• IPV4, ARP, TCP, UDP, ICMP
• DHCP-клиент
• NTP-клиент (D-Link)
• DNS-клиент
• DDNS-клиент (DynDNS и D-Link)
• SMTP-клиент
• FTP-клиент
• HTTP-сервер
• PPPoE
• UPnP Port Forwarding
• LLTD

Сетевые интерфейсы
• 10/100BASE-TX Fast Ethernet
• 802.11b/g/n WLAN

Память SDRAM
32 Мб

Flash-память
4 Мб

Свойства видео
• Регулируемые размер изображения и качество
• Наложение временных отметок и текста
• Поворот и зеркальное отображение

Разрешение видео
• 640 x 480 до 20 кадров/с
• 320 x 240 до 30 кадров/с
• 160 x 120 до 30 кадров/с

Линза
Фокусное: 5,01 мм, F2.8

Минимальное освещение
1 lux @ F2.8

Углы обзора
• По горизонтали: 45,3°
• По вертикали: 34,5°
• По диагонали: 54,9°

Подсветка
Инфракрасная подсветка: дальность освещения до 5 метров

Размеры
• С кронштейном и стойкой: 65,8 x 65 x 126 мм
• Только камера: 27,2 x 60 x 96 мм

Вес
76,9 г (без кронштейна и стойки)

Максимальная потребляемая мощность
2 Вт

Комплект поставки

Камеры с подставкой, адаптер питания, сетевой кабель, два дюбеля с шурупами для крепления, инструкция, диск с программным обеспечением.


Комплект поставки

Внешний вид и особенности

Камера крепится на подставке с помощью шарнира: на ней камера может поворачиваться практически как угодно.


Вид спереди

Сзади - вход адаптера питания, порт Ethernet, кнопка WPS и кнопка Reset.


Вид сзади

Настройка камеры

Первым делом камера подключается к роутеру сетевым кабелем. Далее с прилагаемого диска запускается программа инсталляции.


Программа инсталляции

После этого задается вопрос по поводу настройки защищенного Wi-Fi-соединения. Эта камера поддерживает создание безопасного беспроводного соединения с помощью кнопки WPS. Если такая кнопка есть на роутере, то этой возможностью можно воспользоваться.


Настройка WPS

Если кнопки WPS в роутере нет, то параметры защиты Wi-Fi можно задать вручную.

Далее программа проверит подключение камеры и, если все нормально, предложит изменить заданный по умолчанию пароль - для безопасности.

После этого нужно выбрать вид подключения камеры. Если выбирается беспроводное подключение, то нужно выбрать соответствующую сеть и задать пароль (если он включен).


Выбор вида соединения

Далее программа настройки предложит зарегистрировать вас на сервисе www.mydlink.com - чтобы можно было подключаться к камере откуда угодно. Если у вас уже есть там аккаунт - нужно просто залогиниться, чтобы эта камера была добавлена к вашему аккаунту.

Ну и все, камерой можно пользоваться.

Админка камеры

Ставите камеру в нужное место. Настраиваете угол наклона. Первым делом желательно настроить возможности самой камеры. Для этого нужно зайти в ее админку, которая открывается через браузер по IP-адресу камеры. Под Windows 7 камера появляется в списке сетевых устройств, и в ее админку можно войти, просто щелкнув по пиктограмме. Там вводите логин и пароль, который вы задавали в программе настройки, после чего попадаете в админку, где по умолчанию показывается видео с камеры.


Админка камеры

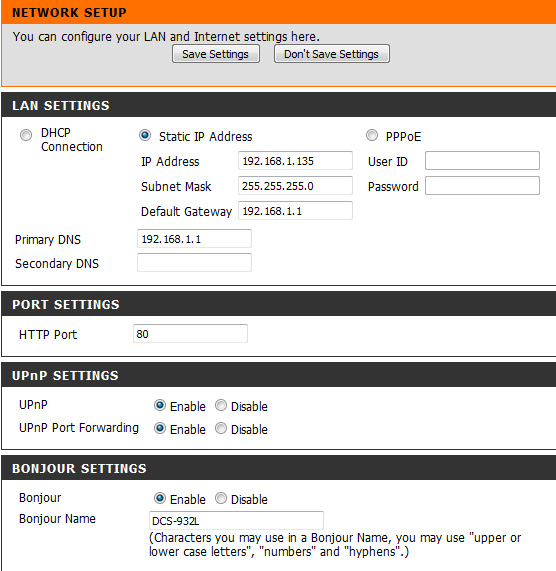

В разделе Setup - Network Setup имеет смысл задать статичный IP для камеры - так ее будет проще настраивать при использовании сервера видеонаблюдений.


Сетевые установки

В разделе Video Profile можно выбрать режим видео.


Параметры видео

Audio Settings - можно включать/отключать передачу аудио и задавать параметры громкости.


Параметры аудио

Motion Detection - настройка отслеживания движения в кадре. Там даже можно задавать область, в которой камера будет реагировать на движение.


Настройка отслеживания движения

В камере есть встроенный почтовый клиент, так что она может отсылать на почту по заданному расписанию скриншоты, также может сообщать о детектировании движения (там прикладываются шесть кадров, создаваемых до и после детектирования).


Настройка отправки почты

Почта - это все, конечно, хорошо, но если планируется получать немало скриншотов, тогда намного проще заставить камеру отправлять картинки на FTP - там отдельно будут приходить просто скриншоты по расписанию и скриншоты по датчику движения.


Настройки FTP

Настройки дневного и ночного режимов. На самом деле это актуально, потому что ночной датчик может срабатывать и днем, если в комнате стало сумрачно, а это не особо хорошо. Кстати говоря, вот работа ночного датчика мне не понравилась совершенно - очень часто срабатывает при вполне нормальном дневном освещении. И это никак не регулируется. Можно, конечно, настроить включение такого режима по расписанию, но если вы, например, в комнате днем задернули плотные шторы - без ночного режима ничего не будет видно.


Настройка режима дневного и ночного

Из интересных настроек вроде все.

Таким образом, даже если использовать только возможности камеры (без сторонних сервисов и программного обеспечения), то там уже все интересно - камера по крайней мере может отправлять на почту или скидывать на FTP скриншоты по расписанию, а кроме того, может реагировать на движение и тоже отправлять скриншоты. Уже довольно информативно и полезно.

Качество передаваемого изображения у камеры вполне приличное - для таких задач. Ночной сенсор также чувствительный, изображение хорошее.


Дневное изображение


Изображение в темноте

Сервис Mydlink

Что делать, если вам захочется посмотреть на то, что фиксирует камера, откуда-то издалека? Эта возможность тут также предусмотрена. Программное обеспечение камеры позволяет зарегистрироваться на сайте www.mydlink.com и подключить туда вашу камеру (до четырех для одного аккаунта). (Просто так на сайте зарегистрироваться не получится - только через софт какого-то устройства от DLink.)


www.mydlink.com

После этого вы заходите на сайт, вводите свои логин и пароль, после чего в онлайне получаете доступ ко всем вашим видеоустройствам.


Онлайновая видеотрансляция

Если у вас установлены несколько камер, то здесь они будут выведены в виде закладок и вы сможете переключаться между ними.

Также с помощью закладки "Настройки" вы сможете входить в админки своих камер через Интернет, чтобы сделать там какие-то изменения.

Клиенты под iPhone/iPad/Android

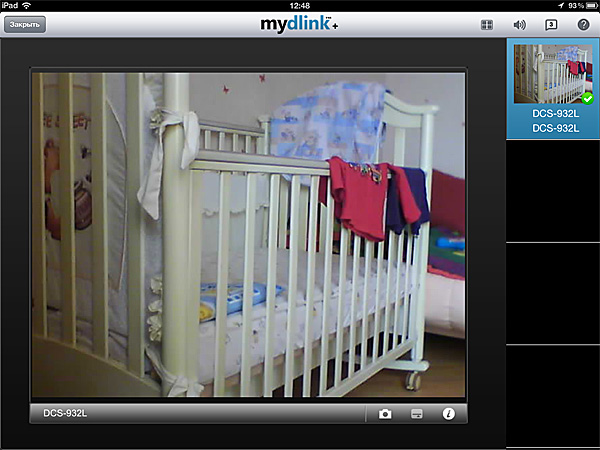

Есть клиенты под iOS и Andoid. Могут показывать до четырех камер по отдельности (потоковое видео), сразу все четыре вместе (только скриншоты, а не потоковое видео), включать и выключать звук и делать скриншоты.


Основное окно приложения


Четыре камеры на один экран

Сервер видеонаблюдений

Некоторым пользователям недостаточно вышеперечисленных возможностей, и им хочется получить полноценный сервер видеонаблюдений. Я порылся в Интернете с целью отыскать какое-нибудь бесплатное программное обеспечение на этот счет - толком ничего не нашел. Да и платные системы обычно поставляются в комплексе - с камерами, компьютером-сервером и так далее.

Однако один из вариантов решения - сетевой накопитель со встроенным сервером видеонаблюдений, как у меня. Я как раз хотел проверить, как оно все работает, - так вот, на мой взгляд, функционирует вполне прилично.

Подключил камеру.


Подключенная камера

Подключается она легко и просто: выбирается из списка, вбивается статичный IP-адрес (вот почему его лучше делать статичным).


Подключение камеры

Для каждой камеры можно настроить разрешение и качество видео.


Настройки разрешения и качества

Также для каждой камеры довольно гибко можно настроить расписание видеозаписей или записей по наличию движения.


Настройки расписания

Ну и еще остается настроить режим замещения старых записей.


Как сохранять видеозаписи

Ну и в этом приложении вы также можете получать доступ к изображениям с камер, комбинировать их в определенном порядке, а также просматривать сделанные видеозаписи.


Десктоп изображений с камер


Доступ к записям и их просмотр

Записи по расписанию кладутся в одну папку, записи по движению - в другую.

Ну что, на мой взгляд, получается вполне полноценный видеосервер.

Выводы

Камера понравилась. Без всяких дополнительных устройств она полностью выполняет свою задачу: обеспечивает качественное видеонаблюдение с неограниченным доступом через Интернет (сразу вспоминаются жлобы из Withings, которые для своего Smart Baby Monitor бесплатно дают только 15 минут в день доступа из Интернета), отслеживание движения и информирование скриншотами через почту или FTP.

При наличии же сервера видеонаблюдений (например, в NAS, как у меня, либо же с помощью программного обеспечения для домашнего компьютера) с помощью таких камер можно установить полноценный комплекс видеонаблюдения с записью и хранением данных с камер.

Не понравились в данной камере мне две вещи. Первая - это угол обзора, который составляет всего 45,3°. Вот тут хотелось бы хоть немного побольше - градусов до 60, чтобы большее пространство попадало в кадр.

Вторая проблема - срабатывание ночного режима днем.
